电缆承载负荷表

您的当前位置: 首 页 >> 执行价格表 >> 电缆承载负荷表

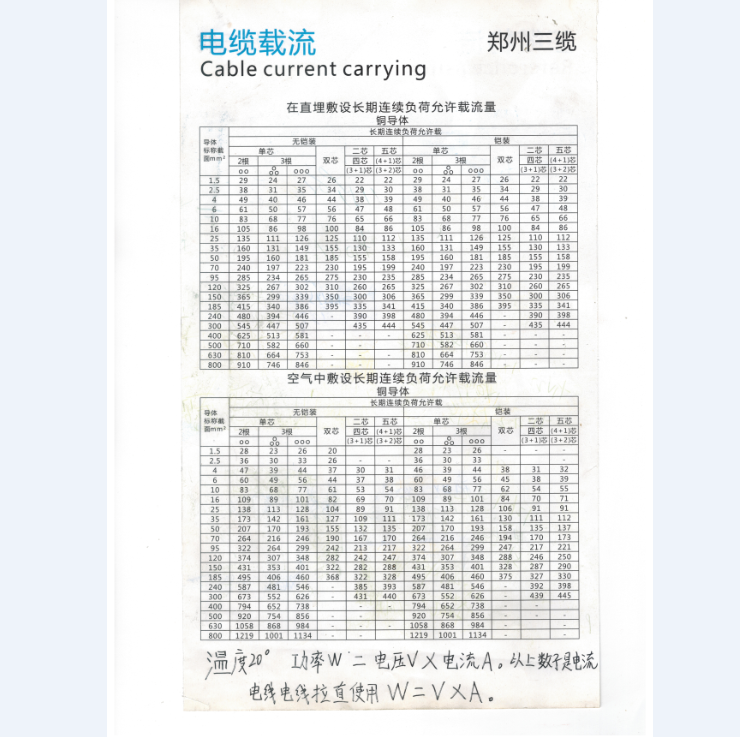

电缆承载负荷表190717.png电缆是用来输送电能的,而三相电功率的计算式为
即:P=1.732UIcosφ
式中:P——电功率,单位kW
U——电压,单位kV
I——电流,单位A
cosφ——系统自然功率因数
由上式可见,要输送电能,线路中就要有电流流过,线路通过的电流越大,输送的电功率就越多。载流量,就是指线路导线所输送的电流量。具体每种规格的导线允许的最大载流量,国家规范有规定。运用时,负载所要求的最大负载电流,必须小于导线在空气中的长期允许载流量。例如:25平方毫米的铜芯线,在空气中的长期允许载流量为105A,当你的主设备运行时,运行电流就只能小于或等于105A,绝不能大于105A。

电缆载流量影响电缆载流量的内部因素

编辑
导线自身的属性是影响电缆载流量的内部因素,增大线芯面积、采用高导电材料、采用耐高温导热性能好的绝缘材料、减少接触电阻等等都可以提高电缆载流量。
1.增大线芯面积提高电缆载流量
线芯面积(导线截面积)与载流量呈正相关,通常安全载流量铜线为5~8A/mm2,铝线为3~5A/mm2。
2.采用高导电材料提高电缆载流量
如采用铜线替换铝线,同等规格下能提升30%载流量。在某些高要求场合甚至使用银线。
3.采用耐高温导热性能好的绝缘材料提高电缆载流量
虽然绝缘材料耐温能达到100℃以上,但通常考虑实际敷设条件及安全,都会降低允许使用温度,这在各个国家规定是不同的。[1]
各国电缆温度限制美国、日本德国、荷兰、瑞士中国、俄罗斯瑞典
最高允许温度(℃)90807050

电缆载流量影响电缆载流量的外部因素

编辑
环境是影响电缆载流量的外部因素,合理加大线缆间距、选择合适的铺设场所等都可以提升电缆载流量。
1.合理排列,加大线缆间距
多条导线并敷时会形成邻近效应和集肤效应,使电荷集中在导线截面局部,降低了导线允许载流量。而且多条并敷导致热量集聚,也会降低载流量。
比如2.5mm2的铜缆,独立布线时I=32A;家用2相2线同布I=25.6A;工业三相三线同布I=22.4A;4线同布I=19.2A。
2.敷设于散热良好地段,填充导热介质
计算导线载流量时,线缆环境温度可取:空气中敷设取30℃,埋地敷设时取25℃,或根据当地温度资料取定。
环境温度影响:温度越高,线缆允许载流量越小。如2.5mm2BLV铝芯线(限温65℃),环境温度为25℃时,Iy=25A;环境温度为40℃时,Iy=19A。[2]
